Nezkoušeli jste někdo kuchnout RSD-100C-24, jestli by se bez case vešel do 1U zařízení? Podle dokumentace by mělo mít bez krabičky na výšku 25mm (+ spodní piny v tišťáku). Ještě by bylo zajímavé by bylo RSD-300B-24 (to má dle specifikace bez krabičky výšku 28mm) a vejít by se aké mohlo, možná by stačilo vyvrtat dírky na nožičky a vzít to závitníkem.

[pgb]

Jinak RSD-100C-24 (a podobné) má bez problémů "boční uchycení" a pokud máte dost hluboký rack, tak není problém to píchnout z venku "zezadu" 1U zařízení, stačí vrtačka + dva krátké vruty do plechu.

[Cheprer]

Jinak RSD-100C-24 (a podobné) má bez problémů "boční uchycení" a pokud máte dost hluboký rack, tak není problém to píchnout z venku "zezadu" 1U zařízení, stačí vrtačka + dva krátké vruty do plechu.

To je mi jasne. Ale jak to bude v racků vypadat. Nebo když tam potahnes kabel tak mít obavu ze zavadis o svorky zdroje někde schovaného racku.
Taky ne to napadlo...

[pgb]

chápu, dobrá připomínka

[pgb]

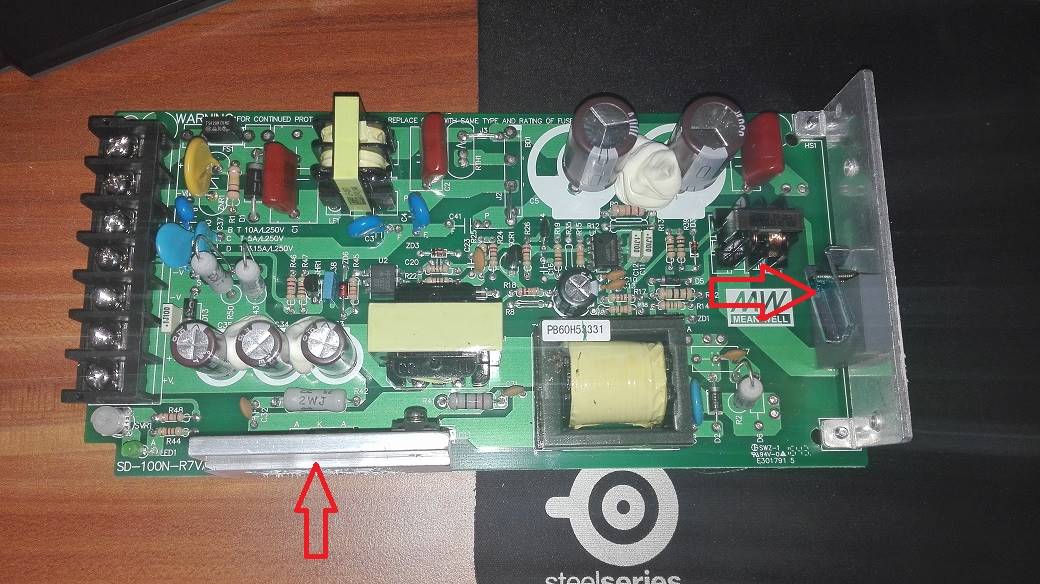

Teď jsem cvičně rozebral jiné trafo podobné konstrukce jako RSD-100C-24 a je tam komplikace - některé vnitřní součástky jsou připojeny k plášti a využívají ho jako pasivní chlazení. Jestli to je stejný případ jako RSD-100C-24 nemohu potvrdit, ale lze to podle fotek předpokládat. Tudíž kuchnutí a vsazení do 1U asi nevyjde.

Poznatek: zařízení od meanwell, která mají v dokumentaci uvedenou výšku 28mm od pcb se do 1U vlezou, ale pozor na výše uvedené.

[Gemb]

Teď jsem cvičně rozebral jiné trafo podobné konstrukce jako RSD-100C-24 a je tam komplikace - některé vnitřní součástky jsou připojeny k plášti a využívají ho jako pasivní chlazení. Jestli to je stejný případ jako RSD-100C-24 nemohu potvrdit, ale lze to podle fotek předpokládat. Tudíž kuchnutí a vsazení do 1U asi nevyjde.

Poznatek: zařízení od meanwell, která mají v dokumentaci uvedenou výšku 28mm od pcb se do 1U vlezou, ale pozor na výše uvedené.

Vela zdrojov ci menicov to takto ma riesene, odpada im potom riesit separatne heatsinky. Vacsinou tam byvaju vykonove prvky. Takze rozoberat to a montovat hole PCBcko nieje moc riesenie, jedine dorobit nejake heatsinky na tie veci ktore tam boli prisrobovane, ale to je zas miesto navyse.

RSP 500-48


SD 100C- 24


[Standula]

Ahoj, mam udelanou desku s DC/DC Vrtani na CCR 1036. Jela rok. Pak jsem CCR prodal. Zatím mi leží v kanceláři. Je na prodej. Foto můžu poslat v pondělí.

Pošli foto a cenovku.

Cena 2000 a poštovné. Je tam převodník 75W. Stačí připojit.
