Monitoring UPS ako na to ?

[zvukarmiso]

Ahojte

Ako riešite monitoring UPS ak nejaké mate na sieti ?
Problem nastava ze mam kopec UPS ale vsetky maju len USB, Da sa to nejak monitorovať cez napr. Zabbix. ?
V poslednej dobe sa nam stava ze nám vypadáva elektrina a myslime ze záloha postačuje a aj tak nám to padne.
Nemate nejake riesenie ako to monitorovat ? Alebo nejaky napad
Ďakujem

[CrazyApe]

APC upsky se daji 100%tne monitorovat prez COMku zapojenou do mikrotiku. Jsou na to scripty ktere se hodi do mikrotiku a ten pak odesila maily up,down, kapacita a da se prez ne spustit i "kalibrace". Jeslti to ale bezi i s USB to netusim. UPSky uz dlouho nepouzivame. Ted uz jen menice od BKE + baterie. Vyjde to levneji a vydrzi to dyl.

[midnight_man]

ta seriova komunikacia s mk prestala byt podporovana hodne davno....mk sere na to myslim...

U nas to riesime lan kontrolerom, AC ON/OFF cez rele, a napatie bateriek sa monitoruje priamo na baterkach. Vyhoda je ze v lete vidite ak to zacne prebijat baterky, tak isto teplotne cidlo v baterkach...vsetko na LAN kontrolery a pohodicka

[ludvik]

Nesere na to ani tak MK, jako spíš APC ... nový protokol (SMT upsky) není podporován. Možná, Kdyby MK nasadil NUT, tak je to lepší, ale ani ten novější APC neumí.

[Pelirob]

Pokud to má jen USB, tak dost blbě. Kdyby to byly starší APC s RS232, tak hodně zajímavě vypadá IQTB-UM900 od http://www.mikrovlny.cz
Neříkám že to používám, ale kolega to viděl na přelomu roku v novinkách u ASPA.CZ a teď po sloučení to snad bude mít i i4wifi, jestli ne tak objednat přímo u p. Konečného.
Klasické UPSky jsme zrušili kde se dalo a přešli jsme na 24V v případě potřeby doplněnými měniči Up/Down podle potřeby. Zrovna o víkendu jsem jednu skoro vzteky vyhodil ze střechy paneláku, protože ta sfině se po nějakém blikání s proudem dostala do stavu, kdy nebyla ani vypnutá, ani zapnutá a APčko bylo bez proudu. Už je tam baterka...
Při troše štěstí rozumnější UPSky (tedy ne-APC) mívají podporu v NUTu a pak tam máme Raspberry za pár korun (teda ve srovnání s originální LAN kartou).

Ahojte

Ako riešite monitoring UPS ak nejaké mate na sieti ?
Problem nastava ze mam kopec UPS ale vsetky maju len USB, Da sa to nejak monitorovať cez napr. Zabbix. ?
V poslednej dobe sa nam stava ze nám vypadáva elektrina a myslime ze záloha postačuje a aj tak nám to padne.
Nemate nejake riesenie ako to monitorovat ? Alebo nejaky napad
Ďakujem

[hol]

zdarec,

pokud má UPS com port, tak např. nagiosem. Sleduješ přes snmp hodnotu stavu baterie a např. při 90% si necháš poslat warning, při 10% critical.

do nagiosu si na to udělat command, můj vypadá takto:
command_line /usr/lib/nagios/plugins/check_snmp -P 1 -C public -H $HOSTADDRESS$ -o .1.3.6.1.4.1.14988.1.1.1.2.1.11$_HOSTMACADDRESS$ -c 60000:

příp. můžeš sledovat jiný oid, který si vyjedeš přímo z mk.

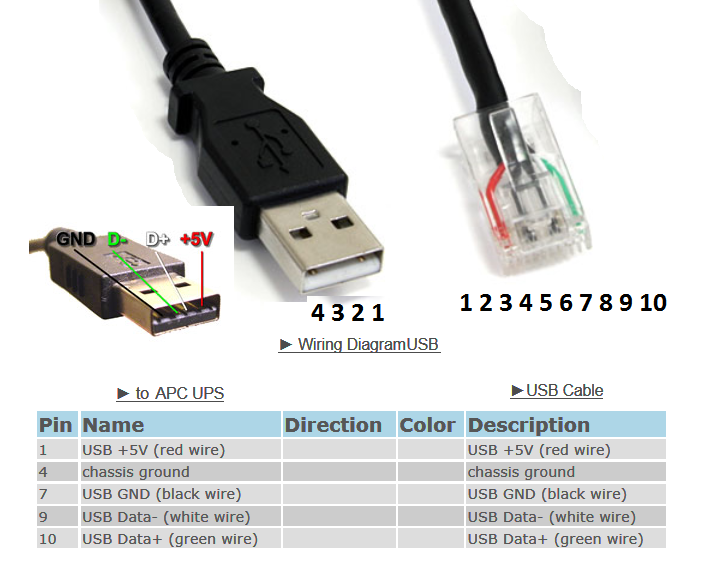

To samé máme vyzkoušené s back-ups RS, takovou tou bílou. Sice má USB, ale funguje to úplně stejně. Je pravda, že už to nějaký pátek nemáme, protože tyhle ups jsou slaboučký a serou se, ale zrovna nedávno jsem rušil na bodu kabel, kde jedna strana s USB konektorem končila v mk a druhá byla do UPS tím jejich podělaným 10pinovým RJ konektorem (UPS už tam byla jiná v tu chvíli). Měli jsme to na cca 20m po UTP a fakt to fungovalo


Jak jsou na tom úplně poslední verze UPS netuším. Doporučuju ale to přes USB kabel do MK strčit a třeba to chodit bude...poznáš to easy, musí se ti tam ta UPS objevit jako zařízení v UPS. Když se neukáže, neni podporovaná a mk z toho v tom případě nic nevyčteš.

[georgee]

Ahojte

Ako riešite monitoring UPS ak nejaké mate na sieti ?
Problem nastava ze mam kopec UPS ale vsetky maju len USB, Da sa to nejak monitorovať cez napr. Zabbix. ?
V poslednej dobe sa nam stava ze nám vypadáva elektrina a myslime ze záloha postačuje a aj tak nám to padne.
Nemate nejake riesenie ako to monitorovat ? Alebo nejaky napad
Ďakujem

Ano jde vyuzivat UPS např. APC přes USB do MK. Pokud ma mirktoik USB port.
Jednou se mi podarilo rozchodit i MK RS232 proti APC USB. Je na to potreba, ale par soucastek. Ale za to bastleni to nestoji...
Jedine kde je problem nekterých MK, že MK ma pres USB jen 3.3V coz je malo na UPS je potreba 5V . Reseni je, že do MK USB zapojit aktivni USB HUB a pres HUB pripojit UPS.
Pak to funguje. Par jsem jich tak mel, ale stejne je nejlepsi zdroj ktery ma funkci UPS a do neho zapojit baterky

[Behemot]

APC má SNMP karty, dá se to zapojit rovnou do sítě a neřešit tady bůhví co. Nejsou úplně levný, ale mám jich teď větší množství, mohla by se dát domluvit cena. Vono kupovat k tomu další box (byť Tik), kabely a mít další PoF (Tiky jsou pokudvím notirický posrávače) taky není zrovna levný/ideální.

Jinak pro APC konkrétně je apcupsd, byť neoficiální, tak ovšem jeden z nejlepších spravovacích programů pro UPS. Nestačí to náhodou spustit na každým zařízení a nastavit tomu varování/naskriptovat nějaký akce? Teda pokud na tom jsou síťový prvky, tak se to trochu kompikuje, ale ve své podstatě je většina těch OS i na síťařině Linux. Pokud tam máte něco slušnýho jako RouterOS, tak by neměl být problém tam apcupsd rozchodit taky, ne? Stačí si napsat pár skriptů že to má někam něco hlásit (typicky na nějakej ten Nagios server, například) a ten už si to přebere. Nevim co jinýho byste chtěli vlastně sledovat než nestandardní stavy (výpadek, KO akumulátor), zbytek je stejně jen balast…ne? Snad možná ještě z nich číst runtime, to by neměl být problém. Jako ty UPS byly už před víc jak dvaceti lety poměrně chytrý, a kupodivu za víc jak dvacet let skoro žádnou funkcionalitu navíc nemají, co taky. Akorát je třeba umět s tím pracovat, očekávání že na to pověsíte komp a máte vystaráno je trochu takový slabomyslný. Runtime se v čase mění jak akumulátory stárnou, od toho je kalibrace atd.

Pokud chcete zálohovat dlouho, no tak na to je taky řešení, Smart-UPS XL, taky jich mám zrovna na skladě dost, není problém zálohovat 24 hodin v plné zátěži, ale to olovo už zase na něco přijde, že…

[ludvik]

Na ROSu si spustíš jen to, co ti mikrotik dovolí. A apcupsd to rozhodně není.

Mám linux i na switchi (edgecore), mám tam i rs232. Apcupsd tam také nepustím. A to by se "sakra" hodilo.

[Behemot]

Tak třeba pod DD-WRT se zdá, že to spustit jde. Lidi to dokonce rozchodili pod krabičkama typu Ašus WL-500gP.

[rsaf]

Zálohu řešíme podle potřeba daného site:
V serverovně máme dvojici Smart-UPS 3000RT, vnitřní baterky nezapojené a místo toho připojené externí (aktuálně 16x28Ah na každé). V každé samozřejmě MGMT kartu. Ve finále docela drahý fór, ale vydrží to hodně.
Na menších bodech kde ovšem potřebujeme 230V (kvůli switchi...) máme většinou UPS Intex s externími baterkami, na monitoring UPSky potom LAN Controller (vestavěný spolu s průmyslovým zdrojem... vestavěný v RACKovém boxu s DIN lištou)
Na pár místech kde stačí DC máme několik různých DC zdrojů s nabíječkou, na dohled opět většinou LAN controller.
V jedné spřátelené sítí máme mraky Back-UPS 500 HS které jsou celkem za pár kaček a mají přímo LAN. Sice to není žádný zázrak (web-only management + znémé neduhy všech Back-UPS) ale v zásadě to celkem funguje, Máme k tomu napsaný jednoduchý plugin do nagiosu + jednoduchý web, který je všechny monitoruje...

[hol]

Zálohu řešíme podle potřeba daného site:
V serverovně máme dvojici Smart-UPS 3000RT, vnitřní baterky nezapojené a místo toho připojené externí (aktuálně 16x28Ah na každé).

Jak to mate udelane? Pokud vim, tak tahle ups je standardne stavena na 4x12V baterii. Takze 16 baterii by muselo byt po 4 Voltech?

[Behemot]

I kdepak, jsou tam ve dvou šachtách dva packy po 8 pětkách, oba packy jsou ale v sérii, takže 192 V. Spolehlivost sama no…

[rsaf]

Behemot: Názor na spolehlivost by mě zajímal. Na jednu stranu 16 baterek v sérii není nic moc (jedna horší a půjde to do kopru celé...), na druhou stranu díky vyššímu napětí v celé té věci netečou tak velké proudy a UPSka jako taková je prý spolehlivější. Ve stařičké Smart 2200XL se nám při výpadku rozskočily FETy.

Interní baterie tam vůbec nemáme (paralelní spojení baterií s rozdílnou kapacitou by dělalo paseku). Z originálních batterypacků jsme sundali hnědé konektory (jen plastové tělo, PINy jsme nechali), z Farnellu jsme objednali nové PINy a vyrobili potřebné kabely. Nové baterky tedy nejsou připojeny zezadu na rozšiřovací konektor ale zepředu namísto originálních packů. Vždy mezi 4ma baterkama je pro jistotu pojistka (použili jsme pojistkové odpínače OPVA22 a tuším 100A pojistky, v originál APC packu snad prý josu taky 100A, ale neověřoval jsem to). Baterie máme 12V/28Ah. Baterky jsou poměrně nízké, do RACKu jsme jich na 1 polici dali vždy 8 (takže 1 police je jako jeden původní batterypack...).
Při práci je potřeba dbát značné opatrnosti, vše zakrytovat... Při nabíjení je na baterkách téměr 220V DC a to už není sranda. I proto jsme nové baterky připojili místo původních (ne zezadu) a dali tam ty odpínače - po vyklopení odpínačů a odpojení baterií od UPS není nikde více jak 48V...

Za UPS máme ještě bypass vlastní konstrukce. Díky tomu jsme přežili jednu vadnou UPS, druhou vyměnili za běhu a jeden z Cisco switchů nyní píše: uptime is 4 years, 35 weeks, 1 day, 8 hours, 25 minutes

[Behemot]

No právě, často v tom odejde jeden-dva kusy a ostatní by ještě mohly rok-dva běžet (byť po letech už samozřejmě jsou měkčí). Kotlové UPSky Powerbank co prodávám mají něco do sebe, na 500 VA až 150 Ah (teoreticky až 200 Ah), do 1,5 kVA se pak dávají dvě do série, 2-3 kVA mají čtyři. Jako jo, zas tam teče až kolem 70 A no Velké akumulátory nemají s velkými proudy problém. Důležité pak je jen dodržet kvalitní spojení (a čistotu kontaktů), silné vodiče u toho mají. Riziko velkého napětí je právě zase tady v té bezpečnosti. Na 48 V člověk může sahat a nic se neděje, 55 V při nabíjení je pořád bezpečné napětí. Přes 200 V a elektrolýza tělních tekutin už není sranda…

Z elektrického hlediska je jedno, jestli jsou připojené vpředu, nebo přes konektor vzadu, obojí pak je spojeno v jednom bodě. S jejich parametry je ovšem sranda, APC si očividně s jejich ratingem moc starosti nedělá. Trochu jsem studoval parametry některých konektorů co používají a nezřídka přestřelují u těch konektorů normované napětí, občas i proud. Může tak dávat smysl ten spoj schovat dovnitř, nenechávat to přes zadní konektor. Na druhé straně ho ani nenechte nezaslepený, kdyby tam někdo sáh, napětí na něm za chodu je

K pojistká, v tomto případě ovšem s ohledem na napětí i s velkou rezervou stačí pojistky na 50 A, v plné zátěži z toho nepoteče ani 25 A ani při minimálním napětí akumulátorů (před cut-off).
