Zdravím.
Skládám si stabilizovany zdroj a potřeboval bych poradit, jak mám převést napětí 0-5V z Arduina na 0-50V na výstupu. Idelane, jestli nevíte o nějakém step up měniči v poměru 1:10, popř jiném řešení. Děkuji za rady.
Např. Z arduina mi jde 1.8V, tedy na výstupu potřebuji 18V.
❗️Toto je původní verze internetového fóra ISPforum.cz do února 2020 bez možnosti registrace nových uživatelů. Aktivní verzi fóra naleznete na adrese https://telekomunikace.cz
Převaděč napětí
https://1url.cz/7MWKO
tohle používám já, asi rok v provozu, zatím drží...
neříkám že je to přesně to co potřebujete, ale na ebayi určitě najdete něco podobného a za pár z Číny.
tohle používám já, asi rok v provozu, zatím drží...
neříkám že je to přesně to co potřebujete, ale na ebayi určitě najdete něco podobného a za pár z Číny.
0 x
tady asi nekdo nedaval pozor pri elektrotechnice. Ty si myslis, ze ti arduino da na vystupu minimalne 10A pri 1.8V , nebo i pri 5V ? Pouziva se to jen jako signalizacni napeti pro dalsi zarizeni , preba pro "zesilovac" , spinac , atd atd .
Co s tim chces zivit?
Co s tim chces zivit?
1 x
ERnet tady, ERnet tam, ERnet vsude kam se podivam
svarecku
takhle to dopadá když se někdo zeptá na něco co vůbec nepatří na tohle forum. Proč si s tim nešel na arduino forum?
On chce prostě jednoduchou věc která zařídí regulaci napětí ovládanou arduinem. Bohužel si nezjistil že arduino nemá analogovej výstup. Pá pouze PWM simulující analogovej výstup kterej má ale do analogu hodně daleko. Skutečnej analogovej výstup má leda tak arduino due který ale končí u 3.3V.
On chce prostě jednoduchou věc která zařídí regulaci napětí ovládanou arduinem. Bohužel si nezjistil že arduino nemá analogovej výstup. Pá pouze PWM simulující analogovej výstup kterej má ale do analogu hodně daleko. Skutečnej analogovej výstup má leda tak arduino due který ale končí u 3.3V.
0 x
Supermicro + Mikrotik = SuperTik
high speed routery podle požadavků
high speed routery podle požadavků
Ahoj, hledáš něco takového
https://arduino-shop.cz/arduino/1338-mo ... 4AQAvD_BwE
potřebuješ operační zesilovač, zaslaný odkaz je na OZ který bude fungovat tak do 12V.
Doporučuji si nastudovat a sehnat si obvod který zvládne 50V
Pokud by jsi nenašel nic vhodného šel bych cestou PWM výstupu a spínal bych tím 50V přes MOSFET.
Ale opravdu záleží co s tím budeš napájet poslal jsi moc málo informací.
https://arduino-shop.cz/arduino/1338-mo ... 4AQAvD_BwE
potřebuješ operační zesilovač, zaslaný odkaz je na OZ který bude fungovat tak do 12V.
Doporučuji si nastudovat a sehnat si obvod který zvládne 50V
Pokud by jsi nenašel nic vhodného šel bych cestou PWM výstupu a spínal bych tím 50V přes MOSFET.
Ale opravdu záleží co s tím budeš napájet poslal jsi moc málo informací.
0 x
Jsme malý ISP, ale snažíme se svou práci dělat co nejlépe to jde ;-)
http://www.lajsiNET.cz/ - Horní Slavkov
Jan Leisner e-mail: leisner@LajsiNET.cz
http://www.lajsiNET.cz/ - Horní Slavkov
Jan Leisner e-mail: leisner@LajsiNET.cz
OPA454 - od Texasu by asi vyhověl. Toho systému s výstupem Arduina skrze PWM pro tento účel bych se nebál, už jsem to párkrát použil např. pro zvětšení rozsahu výstupu PWM Arduina z cca 0-5V na 0-10V pro regulaci otáček velkých ventilátorů v tepelných čerpadlech a pracuje to v pohodě. Ten OZ to pak vytáhne napěťově tak vysoko, jak bude třeba.
Jinak je zajímavé, že někdo žádá o radu a ani se nenamáhá ten problém upřesnit. Přitom je jasně vidět, že zadání je velmi neurčité. mpcz, 7.nov.2018
Jinak je zajímavé, že někdo žádá o radu a ani se nenamáhá ten problém upřesnit. Přitom je jasně vidět, že zadání je velmi neurčité. mpcz, 7.nov.2018
0 x
je tu hlavne poprvy, uz vickrat neprijde, ztrata casu
0 x
ERnet tady, ERnet tam, ERnet vsude kam se podivam
-
Mamincin_mazanek
- Příspěvky: 2
- Registrován: 6 years ago
Jedná se o stabilizovany zdroj. Co potřebuji je zesilovač. Arduino dává na PWM 0-5V. Stabilizovany zdroj by měl tedy ideálně 50V a 2A. Potřebuji tedy nějaký step up zesilovač, co zesiluje v poměru 1:10. Popřípadě by to šlo také napěťovým delicem nebo 2 zesilovačů. V
0 x
stabilizovaný zdroj pomocí zesilovačů? 50V 2A? a čim to budeš chladit? Neříkám že to nejde ale předpokládám že budeš muset zpětně měřit napětí arduinem a podle toho upravovat pwmko potažmo i podle zátěže což bude peklo. To už bych radši vzal spínanej stabilizátor a měnil mu nějak poměr napětovýho děliče což se dá třeba digitálním potenciometrem a pak to zpětně ocejchovat a zapsat do programu.
0 x
Supermicro + Mikrotik = SuperTik
high speed routery podle požadavků
high speed routery podle požadavků
Mamincin_mazanek píše:Jedná se o stabilizovany zdroj. Co potřebuji je zesilovač. Arduino dává na PWM 0-5V. Stabilizovany zdroj by měl tedy ideálně 50V a 2A.

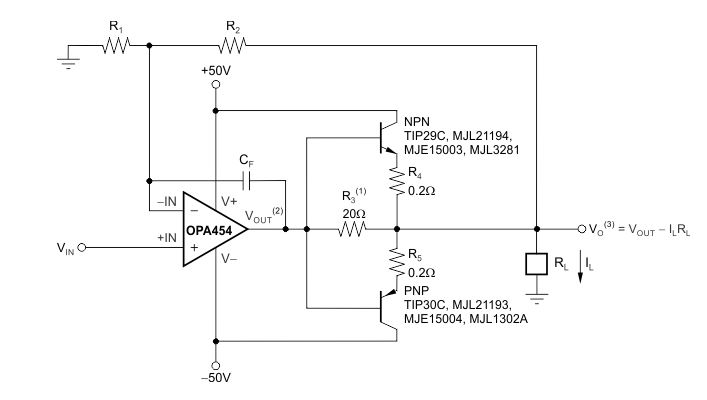

napr. takto
- opa.JPG (30.6 KiB) Zobrazeno 3766 x
podla aplikacneho listu OPA454
http://www.ti.com.cn/product/cn/OPA454/ ... BOS3914332
0 x
Tak tohle je přesně ten směr kterým bych nedoporučoval jít.
Nevidím tam proudovou ochranu a celá regulace se pálí na polovodičích a ty to nevydrží.
Nevidím tam proudovou ochranu a celá regulace se pálí na polovodičích a ty to nevydrží.
sel píše:Mamincin_mazanek píše:Jedná se o stabilizovany zdroj. Co potřebuji je zesilovač. Arduino dává na PWM 0-5V. Stabilizovany zdroj by měl tedy ideálně 50V a 2A.
napr. takto
podla aplikacneho listu OPA454
http://www.ti.com.cn/product/cn/OPA454/ ... BOS3914332
