Praktický test provozu na baterie

[the.max]

Možná to někomu pomůže při plánování nebo jen v odhadu.

Řešili jsme situaci, kdy v kancelářské budově se sajtem bylo potřeba odpojit elektřinu kvůli 'upgradu' rozvodny, přičemž výpadek byl plánován od pátku 14:00 do neděle 12:00. Problém byl ten, že agregát nám byl zakázaný z důvodu nefunkčních požárních hlásičů a také proto, že budova bude uzavřena a nebylo by možné dolejvat palivo. Tahat prodlužovák ze střechy po schodišti ven také neprošlo.

Odklonili jsme několik tras přez záložní linky (přičemž z jedné záložní se nakonec stala hlavní). Zařízení která zůstala běžet s možností napájení 24V:
1x Summit BT80
1x RB3011
1x RB960pgs
4x RB912
1x SXT

Spotřebu jsem odhadl na cca 60-65W.

Pro zálohu bylo použito:
1x APC Smart-UPS 2200 (baterie v provozu cca 30 měsíců)
1x Meanwell AD-155b
2x Midac MFT 12-100A (2 roky staré občas dobíjené uloženky)

Jednoduché zapojení - za APCčkem ad-155b s baterkama a z výstupu meanwellu se už napájelo.

UPSka odpadla cca 2 hodiny po odpojení rozvodny, zbytek doby už jen baterky.

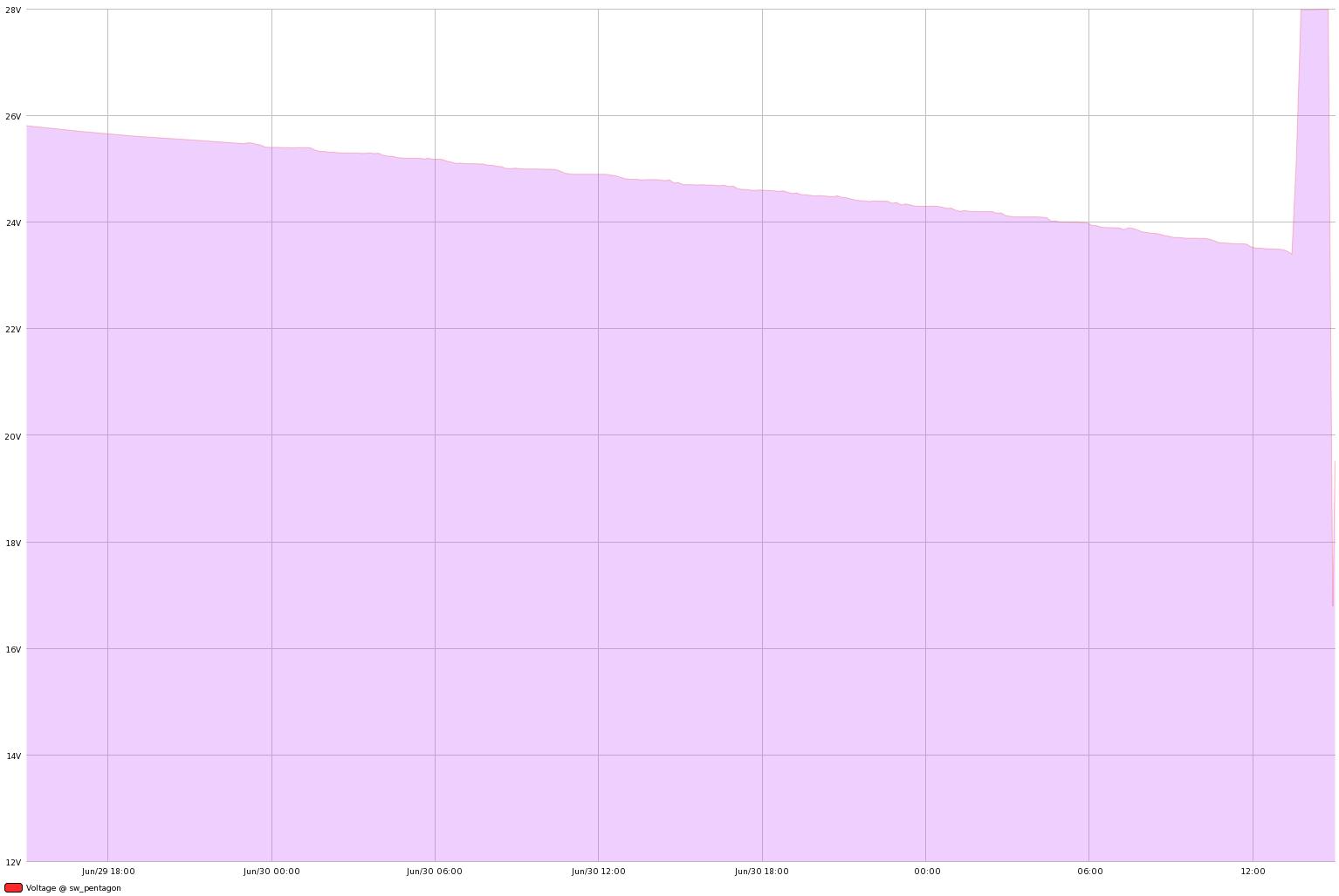

V Dude jsem si udělal graf na sledování napájecího napětí na 3011. Na grafu bylo vidět, jak pravidelně cca každé dvě hodiny spadne napětí o 0,1V. V neděli, chvíli před 14:00 nahodili rozvodnu, v tu chvíli bylo na baterkách dle grafu ještě 23,4V!!! Meanwell dle datasheetu odpojuje baterky okolo 21V

Když už běželo normálně napájení ze sítě, tak na výstupu Meanwellu jsem multimetrem naměřil o 0,7V méně, než ukazovala 3011.

Když o tom tak přemejšlím, buď mají baterky větší kapacitu, nebo jsem se musel hodně seknout s odhadovanou spotřebou. Očekával jsem několikahodinový výpadek, který se ale nekonal.

[Cheprer]

odběr zhruba 2A
Výpadek 46h
Baterky v dobrým stavu nebo průběžně zapinaly elektriku a ty si o tom nevedel. Nebo se to v grafu nepromitlo.
Adcko nabíjí slabou amperou takže to na grafu nepoznas.

[Fang]

Dobrá práce , dle datasheetu k těm akumulátorům vidím 48h při odběru 2,34A což ono by to skoro tak vycházelo. Ale reálně bych řekl, že ten odběr byl zřejmě menší proto to konečné napětí. Pokud se nemýlím tak u olova platí že čím menší proudový odběr je tím větší kapacitu lze z akumulátorů vytáhnout.

[pixall]

Kapacita akumulatora sa udava pri vybijacom prude 1/10 alebo 1/20 kapacity (podla vyrobcu) a pri teplote obvykle 20stC. Ak mate akumulator 100 Ah a bude vybijany prudom len 2A pri teplote napr. 25stC, jeho kapacita bude vyssia.

[the.max]

Elektriku určitě v průběhu nezapínali. Na grafu by to vidět bylo, hned jak to zapli tak byl skok na 28.

[hocimin1]

A proc jsi si nezmeril odber klestakem po tom co jsi si zapojil ten meanwell. By jsi pak presne vedel kolik to bere a jestli to skutecne vystaci.

[shooter]

Diky podobným zkušenostem k tomu přidávám aspon 40W solarní panel ten pomuže přes den a na střešese udrží bez složité montáže

[whatever]

Zdravim, me by spise zajimalo, jak lze v dude vytvorit graf z napajeni jestli to neni tajne?

[the.max]

A proc jsi si nezmeril odber klestakem po tom co jsi si zapojil ten meanwell. By jsi pak presne vedel kolik to bere a jestli to skutecne vystaci.

Klešťák sice mám, ale nepřišlo mi, že je to nějak extra přesné. Navíc zůstal o 13 pater níže

Zdravim, me by spise zajimalo, jak lze v dude vytvorit graf z napajeni jestli to neni tajne?

Ani ne, našel jsem tohle a pak už to bylo vcelku jednoduchý, vytvořil jsem si nový data source pro snmp na zařízení, tam jsem zadal do code:

Kód: Vybrat vše

oid("iso.org.dod.internet.private.enterprises.mikrotik.mikrotikExperimentalModule.mtXRouterOs.mtxrHealth.8.0")

což je to co jsem vyčetl z odkazu výše. Pak už jen ten data source zadáš do grafu a hotovo.

[hocimin1]

No ale pokud nevime prsnou spotrebu, tak ten test nic nevypovida. Nebo respektive rika, ze najaka zatez okolo nekolika W to vydrzela.

[the.max]

No však ano, protože nezám přesně odběr, tak jsem tam vyjmenoval zařízení na tom připojené.
