neverhappy píše:Dale se chci zeptat, proc na konkurecnich prepetovkach je tolik soucastek a na vasich nic nevidim, krome dvou odporu zrejme pro diody a jednoho keram kondiku.
Je to poměrně jednoduché a dovolím si mírně šáhnout na boha když prohlásím, že konkurenční - třeba dbii a nebo APC jsou nakresleny a udělány blbě.
nejprve co je na konkurenci špatně :
APC - vlastní ochrana je udělána diodovým můstkem - to je ok a transilem to je taky ok ALE napojení na ZEM je provedena přes jiskřiště, zapalovací napětí je kolem 1000V a to je celkem hodně. (transily a jiskřiště jsou v serii). Mezi klady tohoto řešení bych vyzdvihl, že APC opravdu hodně vydrží (protože funguje špatně). Měli jsme ji na testování a výsledek byl průšvih, proto jsme ji stáhli z nabídky. Myslím tím toto :
http://www.apc.com/resource/include/techspec_index.cfm?base_sku=pnet1gb&tab=documentation ochrana 60V ani náhodou. Pokud chcete podrobnosti, pošlete mi nějakou, popíšu Vám to i s obrázkem. Ten kousek co jsme měřili jsem už vyhodil. Je možné, že to předělali, ale cca 2 roky z5 to bylo blbě.
dbii - má plynové bleskojistky, které jsou jednak hooodně pomalé a jednak taky nejsou přímo uzemněny, v podstatě bych tu konstrukci nazval : vyrobíme to tak at je to co nejlevnější, nasypeme tam nějaké smetí, které tam obvykle patří a at to neco dělá. Podívejte se prosím na obrázek
http://www.luxus.cz/obchod_pic/safesurge.jpg a podívejte se jak jsou napojeny bleskojistky na zem, přes transil, tak na co tam potom jsou ? Zákazníci tohle řešení občas chtějí, takže ji v nabídce stále máme, ale radost z toho nemám. Nepamatuji si už přesně jak to měli soudruzi zapojené, ale vůbec se mi to nelíbilo = jde to udělat lépe a jednodušeji.

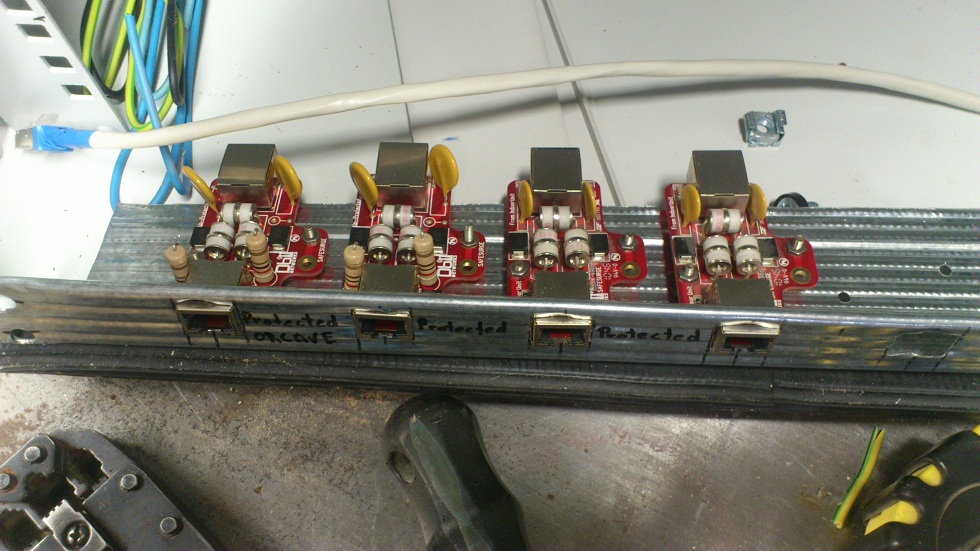

Naše řešení : 2 odpory jsou opravdu kvůli diodám, keramický kondenzátor ale není keramický kondenzátor, jde o vratnou pojistku proti přetížení na portu. Pokud kladnou napájecí větví teče více než X, kde X je trvalý proud definovaný právě tou vratnou pojistkou, obvod se rozpojí. Do záporné větve jsme pojistku z celkem jasných důvodů nedávali. Další ochranné prvky jsou umístěny zespodu na DPS - smd transily, na kladné i záporné větvi po jednom a pak na každém portu za pojistkou tak, aby bylo vedení chráněno i při rozpojené pojistce. Transily mají proti bleskojistkám několik výhod :
1) jsou rychlejší mnohem a mnohem rychlejší
2) reagují i na nižší napětí, takže děláme i 30V verze a u Gigabitové verze je na datových vodičích nastaveno jako prahové napětí 6,8V
3) . . .
Bleskojistka je zase na druhou stranu odolnější. Ale tak nějak jsme vydedukovali, že naši zákazníci raději chrání své zařízení než bleskojistky.
Mohli bychom naši konstrukci ještě doplnit i bleskojistkami, ale nemá to valného významu, jenom by to z lidí tahaĺo peníze. Na druhou stranu, pokud by to někdo opravdu chtěl a zaplatil . . . samozřejmě uděláme.
Pokud požadujete plnohodnotnou ochranu, je potřeba instalovat celý systém chránění podle platných norem !!!!! Jedna deska nic
proti blesku nezmůže. Pouze odvede velmi dobrou práci při lokálních přepětích.
