Skladanie kazety

[eKrajnak]

Čaute,

zváral som cez prázdniny niekoľko optických kaziet. Problémom je, že postupne nachádzam problémy pri nich (väčšinou vysoké útlmy). Aké pravidlá pri ohyboch dodržujete? Posielam na zhodnotenie jednu kazetu, ktorá nefunguje ako má. Skúste mi prosím napísať, čo by ste spravili inak.

Meráte si presné dĺžky vlákien / pigtailov? Čo potom v prípade, že treba jedna vlákno odstripovať na 2-3 krát? (chybný zvar, zlomenie vlákna a pod.)



Vďaka za každú radu!

Foto na check: http://uploads.ekrajnak.com/kazeta_check.jpg
Foto na check (metrika priemerov ohnutí, rátane na kazetu 140x100): http://uploads.ekrajnak.com/kazeta_check_metrics.jpg
Táto kazeta mi vyhovuje viac: http://uploads.ekrajnak.com/kazeta_lepsia.jpg

[rseb]

ahoj,
jedna dobra rada: Je dobre si zakratit vlakna tak, ze polovina jich prichazi k drzakum svaru z leva a druha z prava. pigtaily si zakratis stejne (jedny jsou kratsi otacky a nemusis delat podobne prasarny jak jsou na fotkach...

[helapc]

Jsem za tohle téma rád, taky se učím za pochodu. Pokud někdo má pár fotek a nebojí se s kůží na trh, zajímá mě co ještě není a co je prasárna.
K fotkám nikdy se nevracím s vláknem zpátky jako ty. Když to nevyjde tak udělám kratší kolečko. Ty vlákna a patchkordy motám proti sobě. Když to stříhám tak na vlákno nechám 1.5 otáčky, ale asi začnu dělat polovinu vláken 2ot. a polovinu 1.5ot.

[rastaspooky]

Chce to lepe promyslet nez zacnes varit. Zkus pouzivat vetsi kazety. Vzdy davam privod a odvod proti sobe nebo tak aby to vyslo ve smeru. Pouzivame tyto kazety http://fo4energy.hubersuhner.com/en/Pro ... e-closures a s nima je opravdu velmi dobra prace.

[halamicek]

http://halamicek.rajce.idnes.cz/moje_prace/ . Tady je pár fotek jak by to mělo vypadat. Jenom to malinko popšíšu. Vlákna se vedou tak, aby na nich nebyly prudké ohyby. Nejlepší je držet se vodících prvků kazet (ty čudlíky, okraje kazet, průchod středem). Na fotkách jdou vidět předchystané pigtaily jak pro průchod středem (do osmičky) a omotáním půl otáčky navíc. Pigtaily do kazety nikdy nechytáme jenom svazinkou! Při takovém úchytu vznikají velké útlumy (útlum může klidně vzniknout jen na jedné vlnové délce 1310nm je v pořádku a 1550nm má útlum 10dB. Do van je lepší dát PG průchodku (v tom ten kabel drží lépe a nemusíte se bát, že se zlomí o tu hranu. Fotky jsou z výukového materiálu, bohužel tam nemám fotku s vanou, kde je více konektorů, můžu poskytnout je modul od ODF rozvaděče.

[Radek Úlehla]

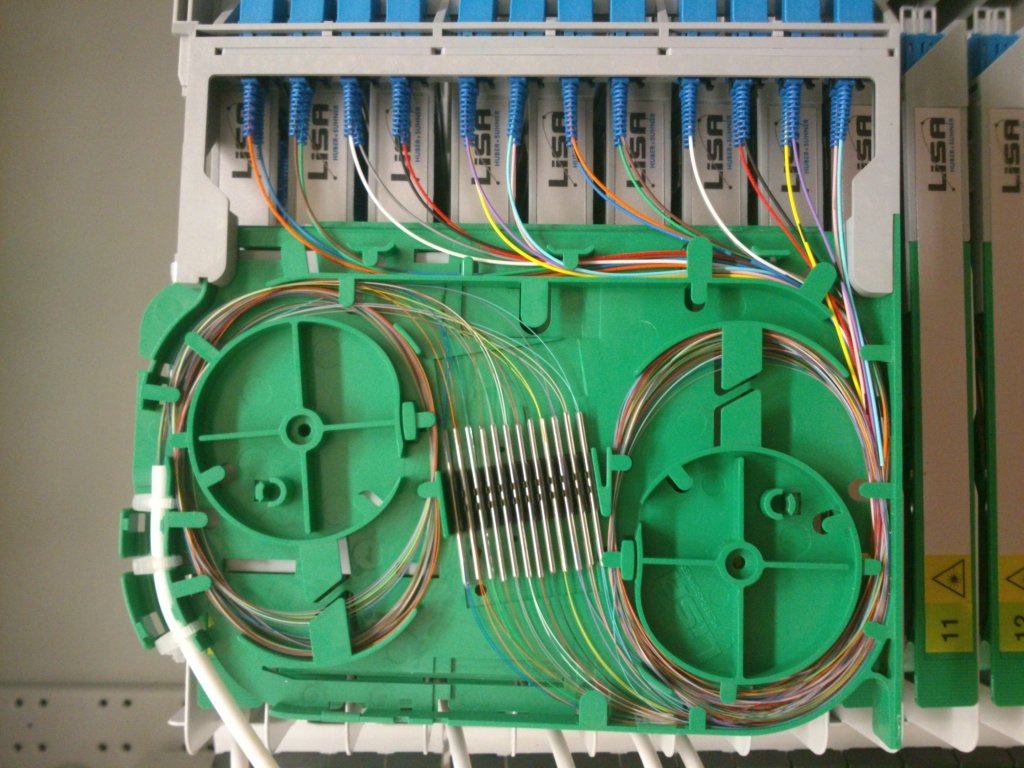

Mnohdy je lepší připlatit za řešení, kde se nedá moc zkazit.

Pro hnidopichy - jsou tam chyby, vím o nich a vidím je, tato fotka nebyla pořízena za účelem výuky nebo prezentace

[halamicek]

LISA je super, ale člověk si fakt zaplatí.

[Radek Úlehla]

Je potřeba na to koukat z té strany, že to tam bude stát vždy a pořád (20-30 let) a brát to jako dlouhodobou investici, pak to není "drahé".

[halamicek]

samozřejmě . Bohužel ne každý takto uvažuje. Taky raději investujeme do pasivu, protože ten se už nemění. Do aktivu taky, ale ten se přece jen mění častěji.

[rastaspooky]

Základ je mít dobré podmínky. Udělat si prostor pro věci, v klidu si očíslovat pigtaily, naměřit a zároveň si vyzkoušíš kolik rezervy namotáš do kazety. Takto dobrá příprava ušetří čas při tom motání a i z toho budeš mít pocit dobrě odvedené práce . Zabere to opravdu chvilku, protože to časem vychytáš.

[josefp]

Ahojda,

dulezita je priprava, vse si odmerit, popsat a vse jde lepe i vysledek stoji za to take podminky prace udelaji hodne, kazdopadne pouzivat kvalitni kazety.

[Kmotrik]

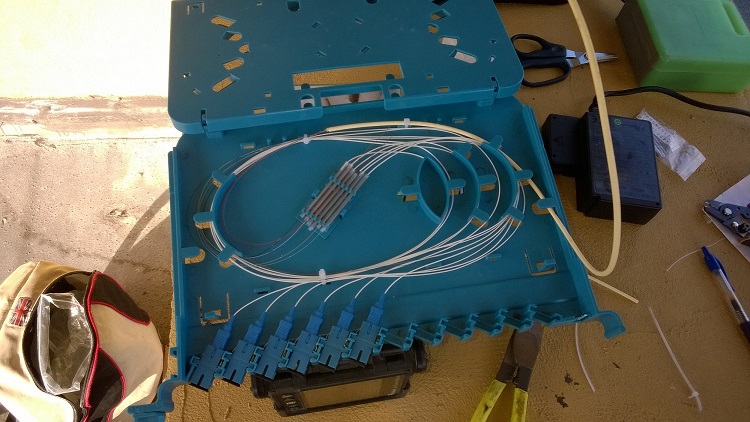

Skládal jsem kazetu po třetí a dopadlo to takhle. Pokaždé jsem s tím válčil ale po prosvícení se vše zdálo být OK.
Tak uvidíme jak to bude fungovat z dlouhodobého hlediska. Jedna optika už nám běží cca půl roku a bez problému.

[halamicek]

nejde ani tak o to, že by to nefungovalo (pokud to není fakt odfláklé) a pokud ti laser nic neprosvítí je to OK. Spíše jde o to, když v té kazetě budeš chtít něco převařit jinak, tak aby se to dalo udělat lehce.

[Standula]

Ahoj,

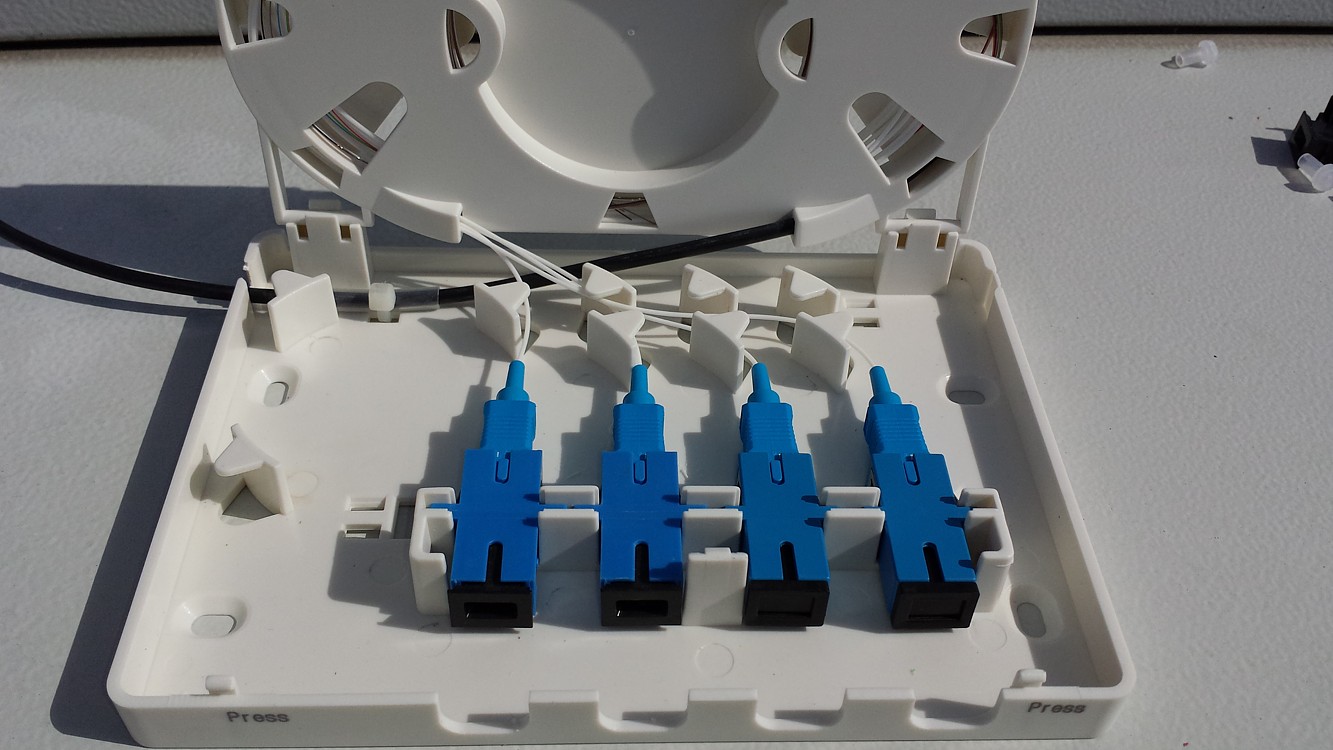

skládám zakončení 8xSC na DIN a nevím, jestli jsem to udělal úplně správně. Je tam málo místa i vodících drážek. Co na to říkáte ?

Díky

[eKrajnak]

Ahoj,

skládám zakončení 8xSC na DIN a nevím, jestli jsem to udělal úplně správně. Je tam málo místa i vodících drážek. Co na to říkáte ?

Díky

Z fotky si myslím, to vyzerá celkom dobre.

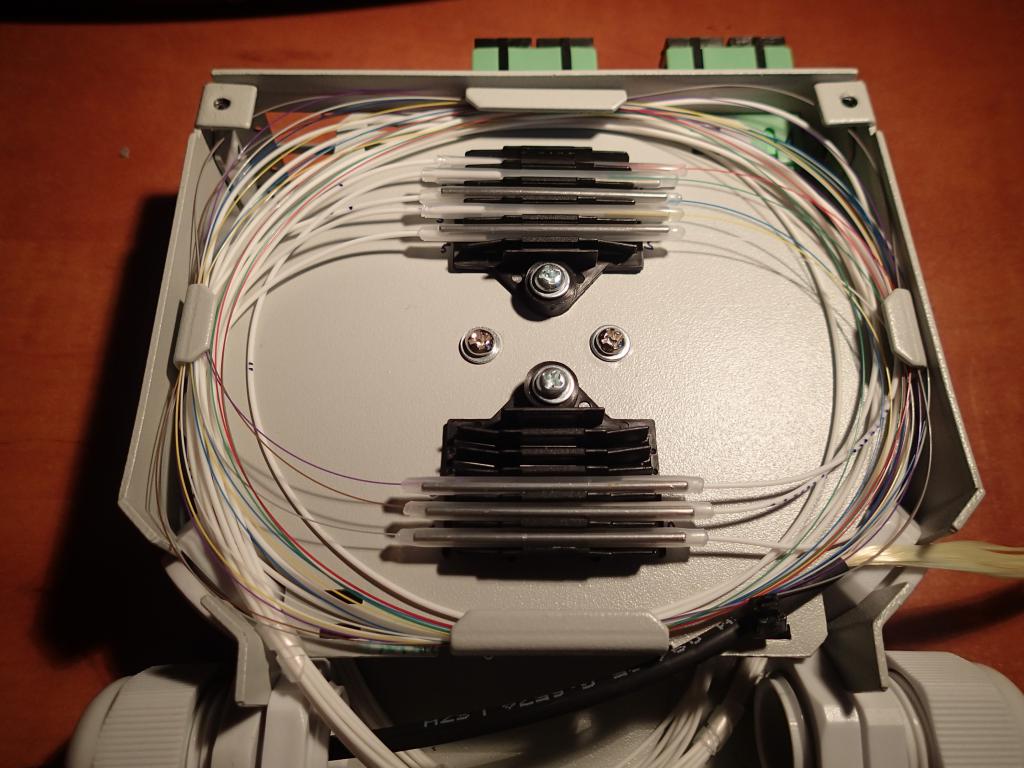

Pripádajm jednu svoju kazetu, ktorú som robil podľa vyššie napísaných rád (meranie, stáčanie oproti sebe).

http://uploads.ekrajnak.com/DSC_0662.jpg
http://uploads.ekrajnak.com/DSC_0671.jpg
