dlzka predradneho vlakna OTDR

[xtome1]

Nevie niekto ake dlhe predradne vlakno potrebujem pri merani 5km trasy? Niekedy som videl, ze je na to nejaka tabulka, a neviem to teraz nikde najst.

[S_a_M]

500m by melo stacit...

[psichac]

taktiež máme 500m a nemáme problém. Meriame s ním či už lokálne trasy pri poruche (niekoľko sto metrov) až do 10-15km najdlhšie trasy.

[the.max]

A nezáleží také na konkrétním modelu OTDR?

[rsaf]

Předřadné vlákno se dává kvůli dead zone na začátku a ta je samozřejmě závislá na typu OTDR, výkonu laseru, nastavené délce pulsu apod. V každém případě pro měření trasy o délce v jednotkách km nějakým běžným soudobým OTDR by 500m vlákno mělo stačit.
Občas se hodí připojit druhé předřadné vlákno i na konec trasy (je pak vidět i na poslední vanu/pigtail/konektor).

[S_a_M]

Pro maxe doplnuji otdr EXFO 720Ccko

[S_a_M]

Předřadné vlákno se dává kvůli dead zone na začátku a ta je samozřejmě závislá na typu OTDR, výkonu laseru, nastavené délce pulsu apod. V každém případě pro měření trasy o délce v jednotkách km nějakým běžným soudobým OTDR by 500m vlákno mělo stačit.
Občas se hodí připojit druhé předřadné vlákno i na konec trasy (je pak vidět i na poslední vanu/pigtail/konektor).

Kdo se s tim mam tahat 10km tam a sem jinak fakt !

[rsaf]

Úplně nejlepší je, když je to pár a vlákna se na konci prosmyčkují. Pořád je ale lepší na druhý konec poslat druhého technika s vláknem (a třeba i zdrojem pro powermeter) než tam přejíždět s OTDR a měřit z obou stran.

[Tomáš Mrázek]

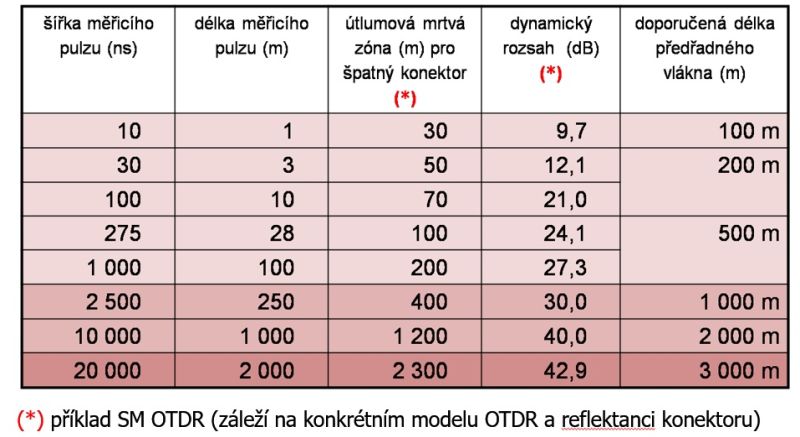

Přikládám obrázek s orientační tabulkou pro určení délky předřadného vlákna vzhledem k použitému pulzu. Pokud by chtěl někdo problematiku předřadného vlákna řešit více dopodrobna, doporučuji článek od EXFO (v angličtině) -> https://www.exfo.com/umbraco/surface/fi ... US&pi=5485
