Reflektor 5GHz 23dBi dual

[hapi]

prosím majitele těchto parabol, aby směrovaly diskuzi sem aby se mohly dále vyvíjet a vylepšovat.

[hapi]

osobně bych u těchto parabol buď vystužil Lko který drží paraboku k držáku a nebo tam přidal nějakej šroub jako vzpěru. Docela se mi nelíbí pružnost toho Lka. Vim že to nepruží tolik a na 23dBi anténu ta pružnost nevadí ale u 28dBi verze se to ani nehne a tady ano ovšem je ot věc na kterou si přejde až když je anténa utažená na stožáru.

Dále bych upozornil na to, že to chce zapracovat na kabeláži od zářiče. Z anteny do bedny je to jakoby ok ale když tam pak zkoušíte napasovat elektroniku a donutit pigtaily ke spolupráci, je to katastrofa a dvojnásobná katastrofa když máte duální antenu. Možná by stačilo jednoduše použít delší pigtaily, klidně i 20cm nechat v bedně. 20cm by snad ničemu nevadilo ne? jakej to může mít útlum? 0.1-0.2db? bude to větší útlum než "lámámí" pigtailu do správné polohy ve kterém se nachází wifi kartička?

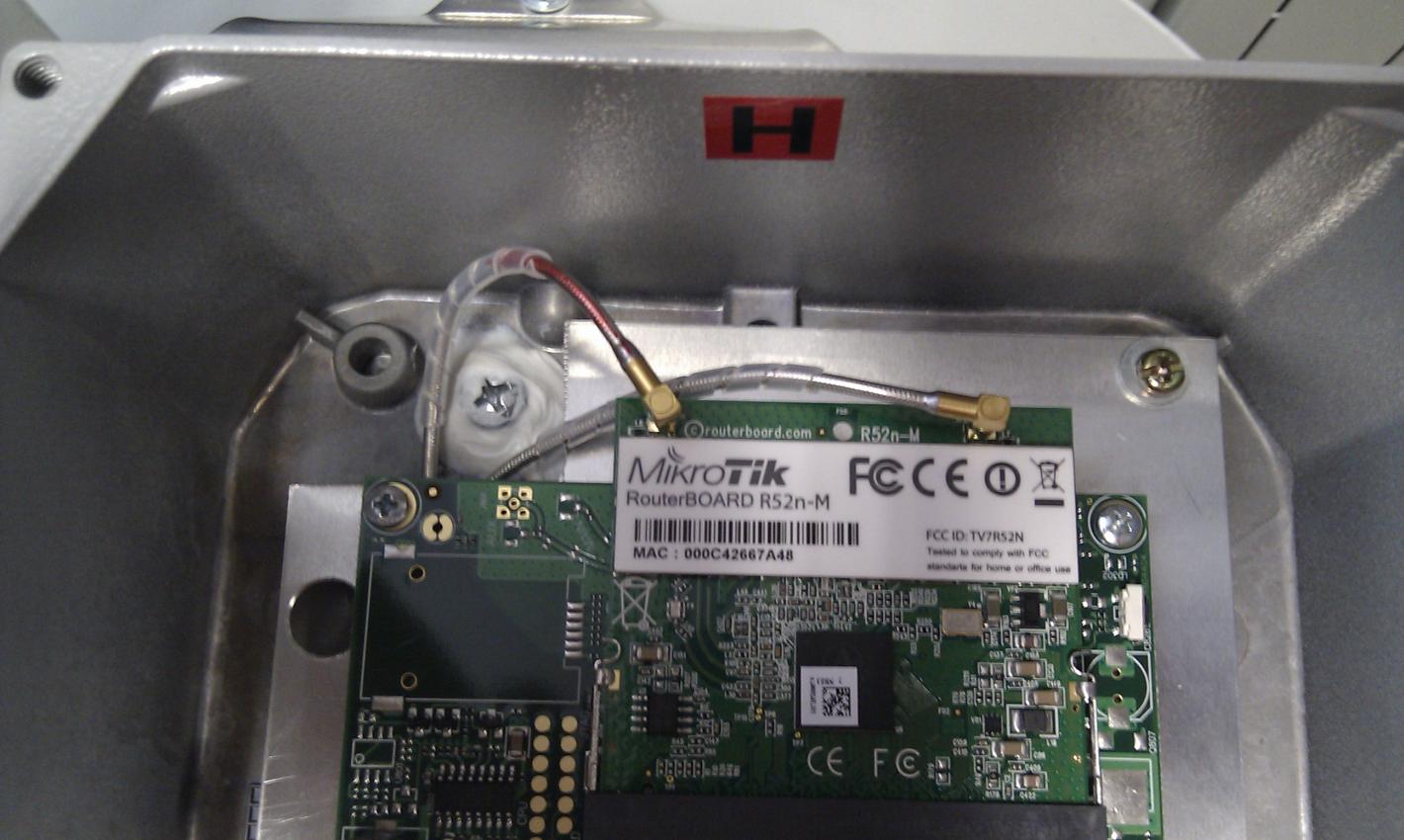

vůbec nám nevadí že jsme musely vzít nůžky na plech a vystřihnout kus plechu na kterym RBčko drží jako je na obrázku. Mnohem horší je, že ten pigtail bez červenýho označení, měl co dělat aby tam dosahnul. Tohle je jenom jedna anténa která to má zrovna snažší. U druhý strany se musely pigtaily řádně naohybat aby se to tam nějak rozumně připojilo a pigtaily svojí pevností nevyškubnul konektor z karty. Je to občas masivní tah na kartu.


jinak chválim zpracování a přidání plastových ochran na pigtaily. Montáž a následný ladění je suprová záležitost. Jo a dost mě vyloženě štve možnost vypadnutí šroubků ke scame bedně. Já vim že to neni věc šťourače ale řešil bych to tak, že primárně bude anténa s krabicí dodávána s RJ45 průchodkou aby se to nemuselo rozebírat na stožáru. Doma si to složim a na stožáru pouze připíchnu ethernet ale BEZ ROZEBRÁNÍ BOXU. Jo je mi jasný že někdo používá stíněný kabely a ta průchodka s RJ45 stíněná na trhu neni.

[Tomáš Nesrsta]

to hapi: co to mas za RB?

edit: jo uz jsem tu 411ku poznal ale na leve strane ta karta vypada jako kdyby to bylo integrovany na desku Na pravo uz se to da poznat ze je ve to ve slotu, hotl fotka z mobilu...

[Viktor Novotný]

to hapi - vsak ti nikdo nebrani si tam dat rj45 pruchodku

[hapi]

jde o princip. Šťourače neberem kvůli jeho kvalitě protože si osobně myslim že jirouska s límcem poslouží uplně stejně a vlastně aktuálně tak taky slouží. Kolikrát přeceňovaný PSV zasahuje do signálu většinou malou měrou. Akorát namáhá karty. Nějaký útumy u jirousky sice jsou větší ale docela je dost napalici koupit parabolu, složit jí, pak krabici, přidělat jí na to, nezapomenout koupit pigtail a to nemluvim o tom že nemaji kovovou krabici i když účinnost kovový krabice je sporná a ničim nepodložená spekulace mnoha lidí atd atd.. No a ve finále mě jirouska vyjde na ukrutný prachy a hromadu práce. Já nechci platit jejich blbej patent kterej si zbytečně vymyslely. Upřimě řečeno, odstup mezi konektory je další přeceňovaná veličina. Dneska už se fullduplex nenosí, dneska se jede 802.11n 2x2 kde je to šumák a já opravdu nechci vrážet prachy do jirouse i když na rovinu, montáž jirousů je daleko snažší a jsou daleko lehčí a mám ho doma do druhýho dne že.

Tim nechci nijak snižovat rozdíl mezi šťouračem a jirousem protože rozdíl je sakra znát z pohledu kvality spojení a budu rád když pomohu nějakym způsobem vylepšit detaily na Šťouračkách. Předně bych vyztužil mnou zmiňovaný Lkový profil. Fakt po namontování parabola v Lku pružila. Jak říkám, ta anténa je celkem tupá a v těch 10° co má je to fuk ale mám raději klid na duši jistě nějaká pružící část nepřináší nic dobrýho.

Jsem šťastnym majitelem 28dB a 23dB duálních parabol a můžu říct jenom jedno... jen tak dál. Já vim že většina lidí na to dlabe ale když hodim Šťouračky do wifi kalkulačky, vyplnim zisk, výkon karet atd.. tak Šťouračky maji odchylku v signálu cca do 2dB což se mi nepodařilo ani na jednom Jirousovy dostat protože tam byl rozdíl minimálně 5dB a když říkám minimálně, tak myslim opravdu minimální hodnotu a rozdíl byl kolikrát o dost větší což nebudí nikdy důvěru v kvalitní antény.

Osobně bych panu Šťouračovy doporučil přestat dělat kraviny lidem v podobě natáčení antén o 45° nebo extra ladění antén do indoor kanálů a zaměřil bych se na čistě seriovou výrobu řekněme se středními scame boxy a udělal větší serii. Ono je fajn mít fakt super antenu ale člověk by to nejraději potřebovat do týdne. Tim nechci nějak pana Šťourače urazit nebo podobně ale chci ho víc povzbudit a hlavně nepolevovat na preciznosti a kvalitě. To je to co chci, preciznost a kvalitu.. a delší pigtaily. Tam je řekl bych aktuálně v mém podání strašnej průser.

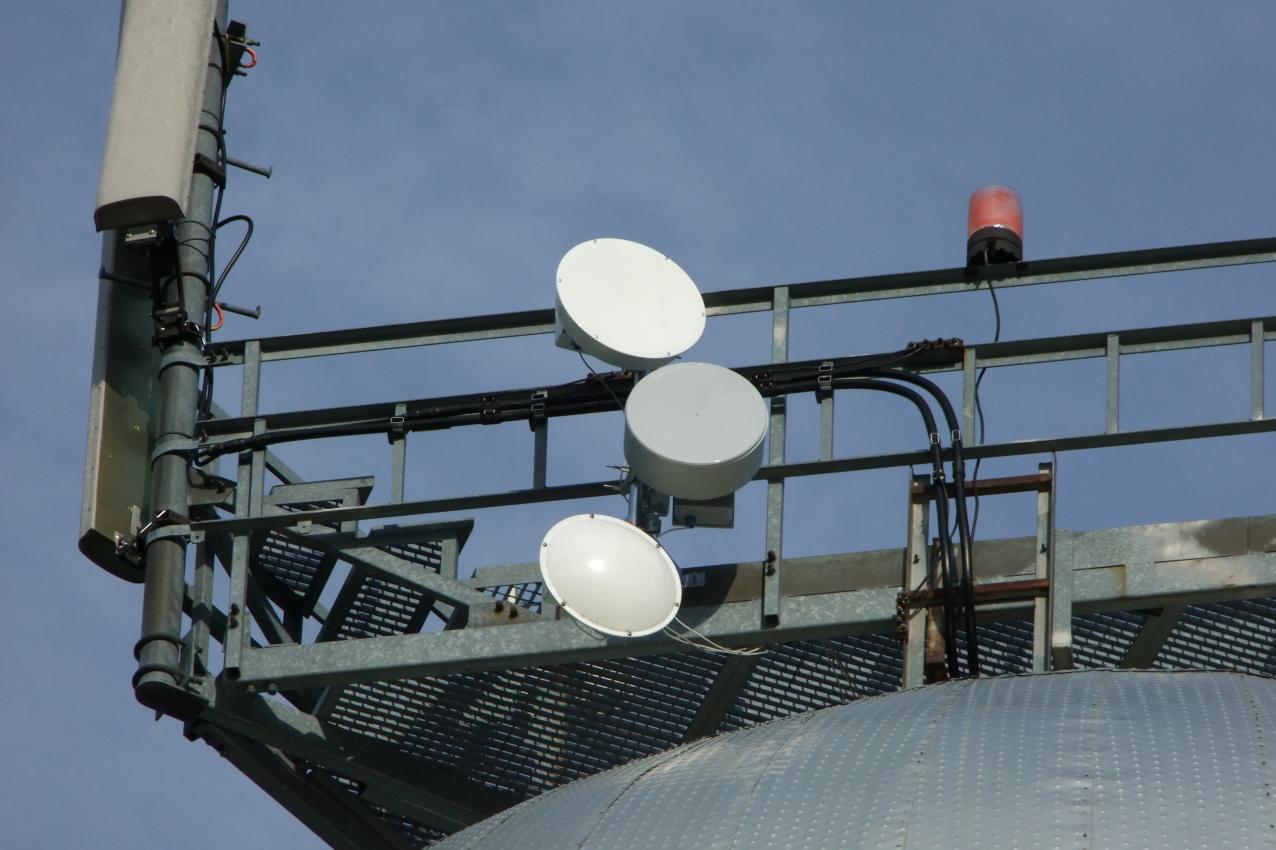

koukejte jak se krásně vyjímá mezi jirouskama, jakoby to bylo nějaký 10GHz pojítko.


pár detailů ke spoji. 2km, RB411, R52n-M, 20MHz, NV2, reálný datový tok na 4 FDX spojení 60/40Mbit celkem tedy 100Mbit HDX skrz ethernet-wifi-ethernet. CCQ 99-100, latence špičkově do 10ms. Neni to zarušený prostředí to je fakt, do zarušeného prostředí přijde další pár kde podám také výsledky. Pravda je, že tuhle práci by zvládnuly i SXTčka ale na tomhle spoji chci mít jistotu a hlavně si nechci svítit po kraji velkým úhlem.

[ppp76]

To Hapi: tak muj nazor je spis ten ze si radeji pockam 14 dnu na poradnou antenu nez kupovat seriovky ktery padaj z pasu rovnou do krabice , je fajn ze je tu vyrobce kterej se s antenama pomazli a venuje je jim porad nejakou peci , pripadne je schopen upravit antenu podle potreb . Ty indoorky fakt nejsou pro me , jest sem paraboly od stourace nebral , mam zasoby prowaxek a na indoor nejedu za prve se to nesmi ( a kazdymu je to jedno) a za druhy ty anteny na to nsjou staveny ... Delsi pigtail je dobra pripominka ... celkove ale kazdej by chtel neco extra jak to potrebuje on a druhej tohle a treti tohle ... uz si stourac musi prebrat sam kterym smerem se vrhne ... osobne sem spis pro kvalitni maloseriovku nez pak aby to spadlo do hrpomadnyho prumeru jako jisrousky , ze kterejch bych zesedivel nez je slozim a nedej boze kdyz chci otocit polarizaci ... priznam ze nevim jestli uz na konstrukci neco zmenily ,klasickou jirousku uz sem novou nekoupil pres dva roky ....

[hocimin1]

No jo ale koukam na stranky stourace a nikde tam ten dual nevidim. TO je zatim nejaka podpultovka

[pthv]

No jo ale koukam na stranky stourace a nikde tam ten dual nevidim. TO je zatim nejaka podpultovka

Zatim je to vse asi ve vyvoji, tak tomu dejme cas:)

[Ladik]

Pred tydnem jsem byl u p.Strourace a mel jsem ji v ruce, mozna zrovna tu pro Hapiho
Presne takto vypada i verze pro 9,10,11 GHz samo s uplne jinym zaricem, ale ty jeste nejsou.
Reknu vam profi pokecani az jsem se fakt nechytal.

Ja bych tam hlavne vymenil ten pozinkovany drzak, ktery je pouzit z normalnich anten ten me tam proste vubec nesedi.
Jinak mechanizmus OK.

Ahoj Lada

[pthv]

Pred tydnem jsem byl u p.Strourace a mel jsem ji v ruce, mozna zrovna tu pro Hapiho
Presne takto vypada i verze pro 9,10,11 GHz samo s uplne jinym zaricem, ale ty jeste nejsou.
Reknu vam profi pokecani az jsem se fakt nechytal.

Ja bych tam hlavne vymenil ten pozinkovany drzak, ktery je pouzit z normalnich anten ten me tam proste vubec nesedi.
Jinak mechanizmus OK.

Ahoj Lada

To ja tam byl ted v patek:) Nabral octagony na test. Uz se tesim, jak je nasadim.

[Ladik]

JJ ja v utery dva Octagony. Mam je ted nasazovat, zakaznici posunuli terminy instalaci.
Ma tam klidek na praci co?
Zajimave, ale je, ze siroko daleko ani jedna jeho antena . Na kopci je nejaky mega stozar, ale ten jsem nezkoumal byl mimo cestu.
To by nikdo necekal, ze ty paraboly lisuje primo doma, to jsem fakt cucel.

Ahoj Lada

[hapi]

jojo ty byly nejspíš moje

Chápu, ten držák se mi taky nepozdává ale faktem je, že drží. Nesmí se to dorvávat na krev aby se nerozjel ale na to už jsme zvyklí z jiných anten, nevadí nám to. Nicméně si můžeš nahlási že chceš jinej ale jak říkám, ten držák vůbec nevadí. Stačí lehce utahnout a drží super.

Jsou to prostě super anteny, jenom bych rád primárně pořešil ty pigtaily. Z toho mě jímá vždy hrůza.

[Ladik]

Kdyz me "baj oko" rikal ceny, tak jsem nechapal, ze to za ty prachy vubec vyrobi a hlavne komplet doda smotovane a totalne otestovane s protokolem.
Predvadel me tu "asi" tvou parabolu jak se meri a muzu s klidem rict, ze me z tech grafu "omyvalo".

Jenom aby vedeli ti co se jim to posila a nevyzvedavaji si to osobne, vsechny sroubky jsou cimsi naolejovane, aby na nich neprobihala elektrolyza a aby sli pak dobre povolit.
Ma to proste vymakane.

Ahoj Lada

[stouracpetr]

Vazeni zakaznici

Pokusim se odpovedet na Vase pripominky a namety.

Tuhost trmenu:
V teto chvili se intenzivne pracuje na dokonceni cca 20 ti kusove serie Reflektor 5G 23 dBi Dual,dokonceni a distribuce tento tyden.Hlinikovy L profil tl.4 mm bude na rozdil od kusu,jejichz fotografie jsou na - http://www.skylan.cz/galerie/v/SkyLan/h ... 3.jpg.html - pootocen oproti zakladnimu 3 mm Al plechu o 45*,zvysi se tim tuhost spoje.

U nekterych kusu ,vyrobenych v dalsi serii,predpoklad polovina cervna,pouzijeme silnejsi 5 mm L profil,toto reseni bude standartni variantou pro dalsi serie.V pripade pozadavku zakaznika je mozne dodat za priplatek 10 mm L profil.



Delka kabelaze:
Pri osobnim dodani 2 ks Reflektor5G 23 dBi jsem se zakazniky konzultoval delku kabelaze,shodli jsme se na tom,ze to ,,na doraz,,vyjde.Karty v ten den jeste nebyly k dispozici,jak je videt z fotografii,skutecne to ,,na doraz,, vyslo.Shodou okolnosti byly tyto 2 ks puvodne urceny pro zakaznika s Rocket M5,kde takto dlouhe kabely postaci,jednalo se v tomto pripade - UBNTu zařízení považuju za ovislinky na stožáru... i když svoje využití mají... na dně popelnice - o ,,valecnou korist,,

U serie,kompletovane v tomto tydnu,pouzijeme delsi kabelaz,cca o 10 cm,je nutne najit urcitou delku kabelu,pri ktere CSV klesne na dosazitelne minimum.Utlum na 10ti cm cca 0,15 dB/5,6 GHz .Delsi kabely za drobny priplatek.

........ maji odchylku v signálu cca do 2dB což se mi nepodařilo ani na jednom Jirousovy dostat protože tam byl rozdíl minimálně 5dB a když říkám minimálně, tak myslim opravdu minimální hodnotu a rozdíl byl kolikrát o dost větší což nebudí nikdy důvěru v kvalitní antény.........

Mam k dispozici kalibracni trychtyre vlastni vyroby,ocejchovane v Rametu Kunovice.Zisk anteny-orientacni v dilne,presny na tocne-se da pomerne snadno zjistit.Kazdy vyrobce zaokrouhluje smerem nahoru ,nekteri mene,nekteri vice.....a z karet take nepujde presne ten vykon,jaky se navoli....



Majitele Octagonu s boxem,pred montazi zkontrolujte,jestli 4 srouby M5 ve viku jsou skutecne naolejovane,ve zmatku,ktery minuly tyden panoval,mohlo u nekolika kusu dojit k opomenuti.Plosny spoj u Octagon5 je propojen se zemi-DC ground-,celokovova konstrukce je dotazenim trmenu propojena se stozarem.Muze dojit k vyrovnavani napeti mezi POE a hromosvodem,u sroubu,ktery neni naolejovan,se muze postupem casu v zavitech vytvorit vrstvicka oxidu,pripadne povoleni je obtizne.

.

Ma tam klidek na praci co?
Zajimave, ale je, ze siroko daleko ani jedna jeho antena . Na kopci je nejaky mega stozar, ale ten jsem nezkoumal byl mimo cestu.
To by nikdo necekal, ze ty paraboly lisuje primo doma, to jsem fakt cucel.

Ahoj Lada

Octagony po nekolikaletem provozu uvidite zejmena v okoli Jihlavy a Litomysle.

Na dalsi serii pro Reflektor5G 28dBi uz pracuje kovotlacitel-profesional,vlastnimi silami uz by to nebylo mozne zvladnout.Objednavky plynule narustaji -kazdych 14 dnu cca na dvojnasobek.Chceme zachovat typickou malo-az stredneseriovou vyrobu,kazdy kus bude naladen a zmeren.Z tohoto duvodu v teto chvili UZAVIRAME na cca 2 mesice pocet odberatelu ,tech,kteri od nas jiz odebirali nebo maji potvrzenou objednavku. Musime doresit technicke detaily nasich vyrobku,navysit mnozstvi polotovaru na sklade,abychom mohli pruzneji reagovat na Vase pozadavky s beznou dodaci lhutou nekolik malo dnu.

No jo ale koukam na stranky stourace a nikde tam ten dual nevidim. TO je zatim nejaka podpultovka

Zatim je to vse asi ve vyvoji, tak tomu dejme cas:)

Vyvoj je u vyse zminovanych vyrobku z 90% dokoncen,ale nabeh na seriovou vyrobu si skutecne nejaky cas vyzada.

S pozdravem

Petr Stourac

[basty]

Taky nekdy dost poznate podle noise floor. Na stredne zarusenym miste mam skoro stejnym smerem jirousku a stouracku 60cm verze a jirous ma -106dBm a stouracka -117dBm. Zadna nejde pod -112. Na par mistech je dokonce -118dBm. V stredne zarusenym prostredi.
