AP 60ghz

[pavelsiman]

Mi to mame na satelitných parabolach 80cm a ide to stabilné na 400m signál 95 percent

[KoZLiCeK]

Mi to mame na satelitných parabolach 80cm a ide to stabilné na 400m signál 95 percent

Dávat 80 satelitní paraboly na sajt je docela ulet.Bych to na siti nestrpěl.

[basty]

Tak když mu to funguje....

[KoZLiCeK]

Tak když mu to funguje....

Ale jo jiny kraj jiny mrav.

[sp4wn90]

Mi to mame na satelitných parabolach 80cm a ide to stabilné na 400m signál 95 percent

mas nejaky foto?

[pavelsiman]

Foto hodím zajtra . Satelitné paraboly sú len na test. V priebehu týždňa to pôjde do jirous antény

[Gemb]

Mi to mame na satelitných parabolach 80cm a ide to stabilné na 400m signál 95 percent

Dávat 80 satelitní paraboly na sajt je docela ulet.Bych to na siti nestrpěl.

Mozno ma skusenosti s NanoBridge M3 ci MikroTik LDF5

[pavelsiman]

Je to spoj z domu do lesa na stĺp takže nieje to na očiach a na test si myslím ze je to v pohode

[djvolt1942]

Dears

Our solution is finished.

Please check our website: http://siec.multimediahd.pl/60ghz#400

Products 300mm, 650mm and special wAP holder very soon.

At this time we preparing also Sector PtMP with special holder and housing for 120 degrees...

P.S: For ISPs discount 10%

Kind Regards

[frito]

Nebylo by zajímavé udělat podobný plastový výlisek, nebo na 3d tiskárně do antény pro UBNT.
https://www.discomp.cz/upgrade-kit-pro- ... 73835.html
Co si budeme povídat základem je cena. Za předpokladu, že to půjde s dodávaným držákem trošku slušně naladit.

Honza

Prozatím mám toto na testy, nic to nestojí, půjde to do 45cm paraboly.
Jen počkám na lepší počasí.



[BIGG_CZ]

Ahoj, s 3D tiskem ani s kreslením nemám problém, ale nemám nic nic UBNT, jsem only mikrotik.

Pokud to chceš, tak si to kup a já ti dodělám zbytek, pokud to tam vleze.

[Kalda]

Dears

Our solution is finished.

Please check our website: http://siec.multimediahd.pl/60ghz#400

Products 300mm, 650mm and special wAP holder very soon.

At this time we preparing also Sector PtMP with special holder and housing for 120 degrees...

P.S: For ISPs discount 10%

Kind Regards

Hello,

when u will be finished with tests on 1200 and 1400m distances? Im intrested in PtP 1200-1400m no need FD. Are u going to test speed like 100:25 D/U?

Best Regards M.

[djvolt1942]

Yes, I think this week we will test our link 400 for more than 1000m, I think will be 1550m in clear and hard terrain...

[komenski]

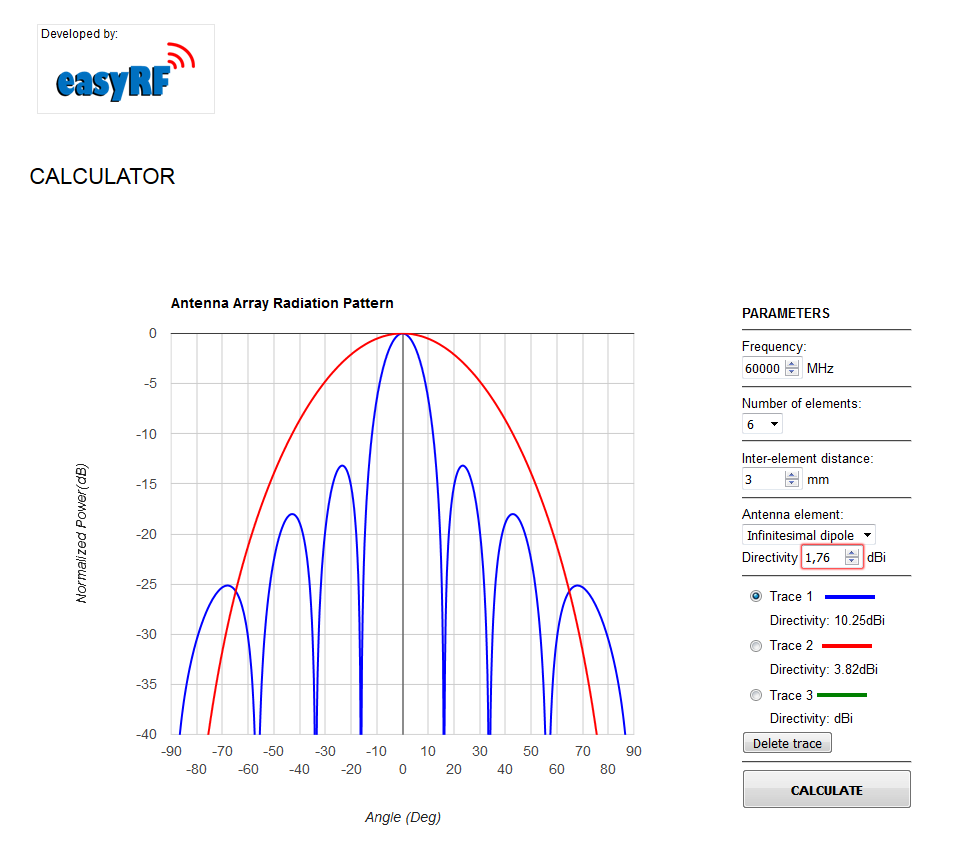

Chtěl bych všechny "bastlíře", včetně djvolta z Polska upozornit, že originální WAP60G má anténu typu "phased array" 6x6 prvků, jejíž vyzařovací charakteristika je teoreticky - viz obrázek v příloze, modrá křivka

Screenshot-2018-1-30 CALCULATOR.png (66.8 KiB) Zobrazeno 2949 x

Pro ozařování hlubších parabol (Jirous, ubnt apod.) by bylo zapotřebí ozařovačů, jejichž charakteristika je podobná červené křivce. V případě , že se použije phased array v hluboké parabole, v žádném případě nedosáhnete celkového zisku, který by odpovídal rozměrům paraboly při dané frekvenci, ale výrazně méně (min. o 10-15 dB méně), navíc vyzařovací diagram nebude mít pěkný úzký hlavní lalok, ale spoustu "hrbů", které na jedné straně paradoxně zjednoduší nasměrování, na druhé straně - nebude přesně vědět, na kterém hrbu jste. Navíc celkem významné zastínění osového příjmu samotným zařízením dále zhorší zisk a znepřesní nastavení.
Mnohem výhodnější je použití parabol plytších, s delším ohniskem a s výhodou možná i běžných satelitních typu offset, pro které se jeví ozařovací diagram phased array daleko výhodnější a budou rozhodně dosahovat daleko větší zisků při stejných rozměrech. Nutno však použít velmi kvalitní a stabilní konstrukce uchycení talíře a výložníku konvertoru, nikoliv levné plastové šmejdy.
Vše výše uvedené platí za předpokladu, že pole 6x6 použité ve WAPu60G je celé funkční a - zřejmě - i nějak řízeno (a elektricky "natáčeno"). Jinak by totiž těžko dosahovalo deklarovaného úhlu příjmu 60 stupňů, ale jen asi 20 stupňů.

[Ladik]

Tak nejak. Psal to i Sergej na MikroTik foru, hned jak to zacali prodavat, ze tam je uplne jina technologie anteny phase array.
Tady je pekny popis:
https://en.wikipedia.org/wiki/Phased_array
Skoda, ze to nejde udelat do toho jednoho vyzarovaciho ctverecku , ale to by ztratilo vyznam toho phase array.
