Konektor Siklu, kde seženu?

[hol]

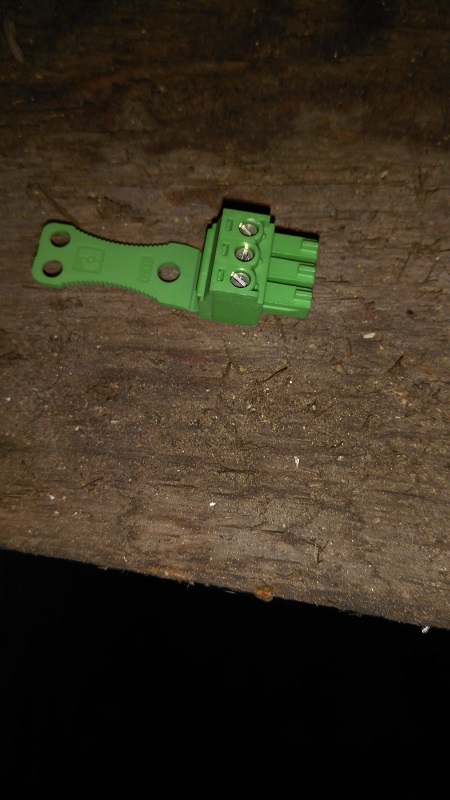

Zdravím, nevíte někdo kde koupit napájecí konektor na SIKLU? Podle mě je to stejný jako na racom.


[lyra]

Kolik jich potřebuješ ?

[hol]

potřebuju jeden, ztratil jsem ho při instalaci. Když už to budu kupovat, vezmu 3-5, aby byly do foroty.

[ocior]

Vypada to jako bezna rozpojovaci svorkovnice, roztec muzu jen hadat. Trosku problem bude to madlo, to jsem jeste nevidel. Pomohla by lepsi fotka, na ktere by byl citelny napis z madla.
Podle loga je to od Phoenix contact, dostupne v kazdem obchode se soucastkami za cca 15Kc kus.

[hol]


Je to blbě vidět, je tam něco jako S121, S1Z1, ale nenašel jsem to. Zkusim pak phoenix contacts web a prohledat to tam. Díky za nasměrování.

[Peyrak]

bez toho madla běžně v třeba v GME, má to rozteč 3,5mm, toto by mělo být ono

[ocior]

https://www.phoenixcontact.com/online/p ... anguage=en

[lyra]

Tak jsem šahnul do šuplíku a našel jsem jich asi 6 ks . Podle mne je to stejne jak k Ray 2 tak i k Siklu .

Kdyby byly potřeba pošlu za balíček kafe a poštovné

[milan.zelina]

Taky je mám (original siklu)
Koupil jsem je od VUMS Datacom se spojem.

[hol]

Diky moc za rady a vstricny pristup. Zkusim gme a pokud by to nebylo ok, rad se ozvu a nabidku vyuziju

[CrazyApe]

Jen dodám, ze je to opravdu stejne jak racom ray (vyzkouseno).

[hol]

Konektor z GME pasuje dobře. Ještě mi prosím poraďte +-, na origo konektoru je to napsané, na tom novém ne. Obrázek z manuálu siklu mi spíš zmátnul, než aby pomohl. Je tam totiž namalovanej konektor, co kouká ze siklu místo díry/zásuvky, která tam reálně je (viz obrázek). Takže to může být tak jak píšou nebo také opačně z pohledu konektoru, záleží na představivosti (možná jí mám zbytečně moc).

Siklu napajeci konektor.PNG (111.39 KiB) Zobrazeno 4251 x

[milan.zelina]

Tak jak je vyobrazeno
U+ je uprostřed a U- je z tohoto pohledu vpravo
zemnící vodič vlevo.
Original konektor to má takto vyraženo na sobě.
Jestli koukám zezadu (tam co stkám dráty) na konektor nebo do díry v siklu je jedno.
MZ
